OFS-Verschlussdüse Typ NVP
Die Nadelverschlussdüse wird mittels integriertem Aktor aktiv geschlossen und geöffnet - wahlweise über maschinenseitiges Gestänge.
Die OFS-Nadelverschlussdüse Typ NVP wird für die Verarbeitung von Thermoplasten und thermoplastischen Elastomeren eingesetzt.

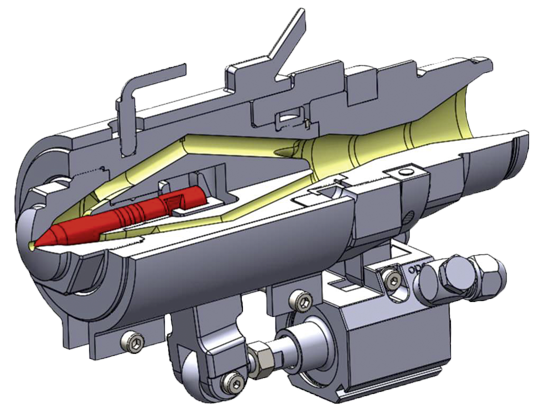

Ein integrierter Pneumatik- bzw. Hydraulik- zylinder steuert die Verschlussnadel mittels eingehängtem Hebel, wodurch der Massestrom kontrolliert geschlossen und geöffnet wird. Das System ist so ausgelegt, dass bei einem evtl. entstehenden Überdruck die Düse automatisch zwangsgeöffnet wird.
Wahlweise kann die Düse auch über ein maschinenseitiges Gestänge angesteuert werden.
Produktanfrage
Technisches Datenblatt
https://www.ofs-filtersysteme.de/de/produkte/verschlussduesen/nadelverschlussduesen/typ-nvp.html#sigProId24661f60e3
Nähere Informationen zur Verschlussdüse Typ NVP
Maßtabelle
Hier finden Sie eine ausführliche Maßtabelle zur OFS-Nadelverschlussdüse Typ NVP.

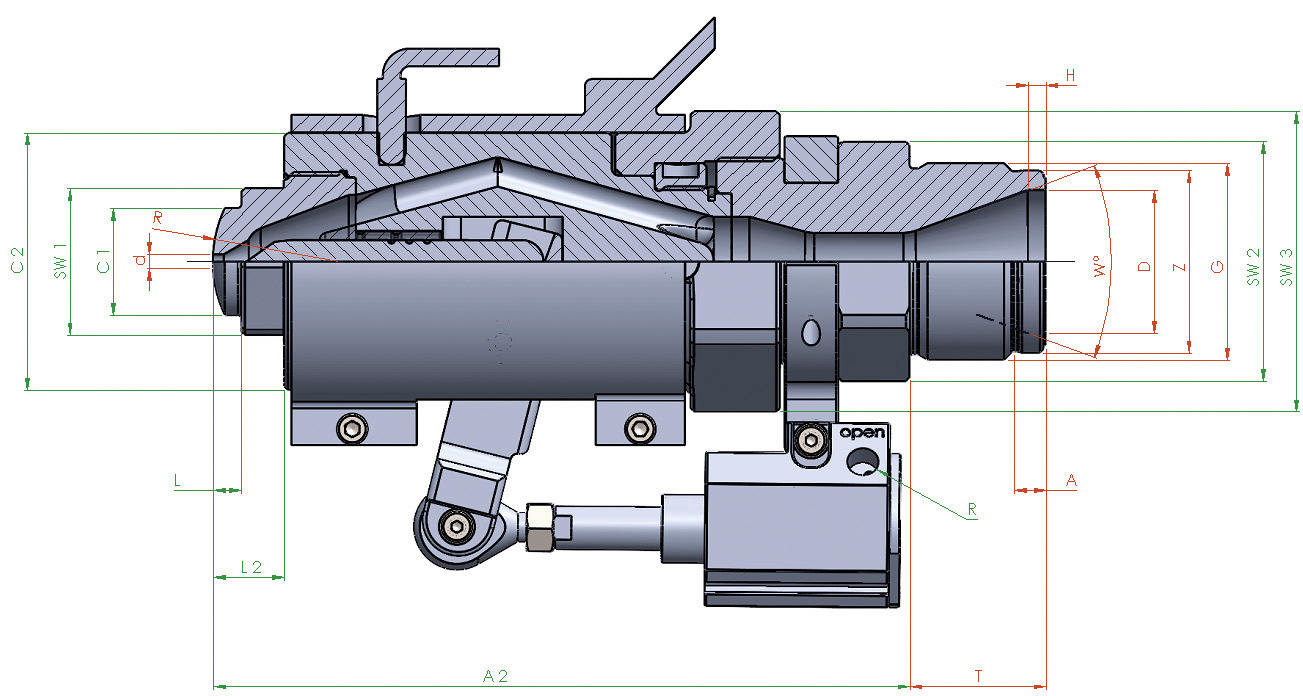

Zum Zuordnen der Daten können Sie die Grafik rechts benutzen.
| Größen | NVPI | NVPII | NPVIII | |
| ca. Schneckendurchmesser | mm | bis 40 | 40-100 | ab 100 |
| max. Einspritzdruck | bar | 3.000 | 3.000 | 3.000 |
| max. Einspritzstrom (bei PS) | cm³/se | 450 | 1.600 | 3.200 |
| max. Staudruck (Pn.-Zyl.) | bar | 850 | 750 | 700 |
| max. Staudruck (Hydr.-Zyl.) | bar | 1.000 | 1.000 | 1.000 |
| Längenmaß | A2 | 160 / 174 | 195 / 212 | 292 / 312 |
| Kopfdurchmesser | C1 | 25 | 30 | 50 |
| Kopflänge L (Standard) | L | 8 / 22 | 8 / 25 | 23 / 43 |
| Kopflänge L 2 (Standard) | L 2 | 18 / 32 | 22 / 39 | 41 / 61 |
| Körperdurchmesser | C2 | 58 | 72 | 115 |
| Sechskant-Kopf | SW 1 | 32 | 41 | 60 |
| Sechskant-Adapter | SW 2 | 50 | 60 | 80 |
| Sechskant-Unterwurfmutter | SW 3 | 60 | 75 | 115 |
| d max. (zylindrisch) | mm | 8 | 10 | 13 |
| Anschluss Pn.-Leitung | R | 1/8* | 1/8* | 1/8* |
| Anschluss Hydr.-Leitung | R | 1/4* | 1/4* | 1/4* |
| Anschluss Wasserkühlung | R | 1/8* | 1/8* | 1/8* |
Weitere Optionen
-
verschiedene Kopfgeometrien
-
mit Filtration
-
mit Mischer
-
Kolbenpositionsabfrage
-
vorkomprimiertes Spritzen
-
u.v.m.
https://www.ofs-filtersysteme.de/de/produkte/verschlussduesen/nadelverschlussduesen/typ-nvp.html#sigProId73cd29c4f3
| Verlängerter Kopf + Nadel, 2-teilig (Bild 1) |
|||
| Kopfmaße (mm) | |||
| Maß | NVPI | NVPII | NPVIII |
| SW 1 | 32 | 46 | 60 |
| C 1 | 30 | 40 | 60 |
| L 1 | nach Angabe | ||
| R | nach Angabe | ||
| d | nach Angabe | ||
| Verlängerter Kopf + Nadel, 2-teilig, kunststoffdicht, beheizt (Bild 2) |
|||
| Kopfmaße (mm) | |||
| Maß | NVPI | NVPII | NPVIII |
| SW 1 | 41 | 46 | 65 |
| C 1 | 38 | 45 | 64 |
| L 1 | nach Angabe | ||
| R | nach Angabe | ||
| d | nach Angabe | ||
