OFS-Verschlussdüse Typ NV

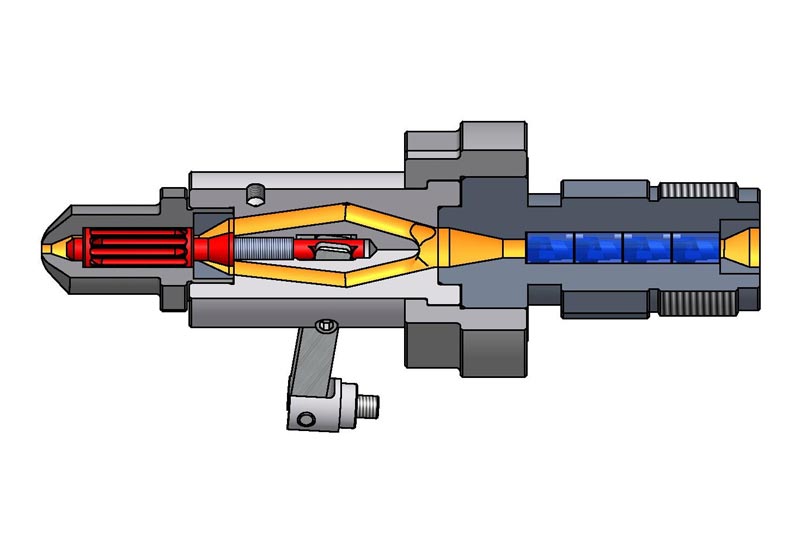

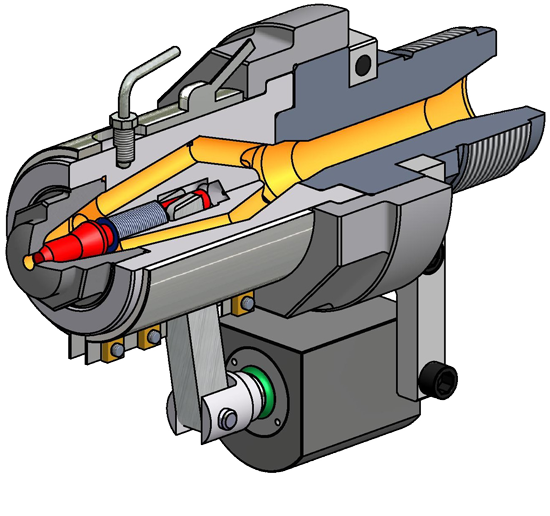

Die Nadelverschlussdüse wird mittels pneumatischer oder hydraulischer Ansteuerung geschlossen und geöffnet.

Ebenso kann dieser Düsentyp über ein Gestänge angesteuert werden. Durch das kontrollierte Trennen des Massestroms werden kürzere Zykluszeiten ermöglicht und unkontrollierter Masseverlust wird verhindert.

Die Nadelverschlussdüse kann praktisch für die Verarbeitung aller Thermoplaste eingesetzt werden. Die Wahl des Düsentyps ist abhängig von Einspritzstrom und Schneckendurchmesser.

Produktanfrage Technisches Datenblatt

View the embedded image gallery online at:
https://www.ofs-filtersysteme.de/de/produkte/verschlussduesen/nadelverschlussduesen/typ-nv.html#sigProIdf14177a20f

Nähere Informationen zur Verschlussdüse Typ NV

ODENWÄLDER
FILTERSYSTEME GMBH

Industriegebiet III
Im Krötenteich 3a
74722 Buchen (Odenwald)

Tel.: +49 6281 404-393
Fax: +49 6281 404-391
info.ofs@okw.com

Impressum | Datenschutz

OFS-PRODUKTKATALOG

OFS-KATALOG
Online blättern >>>

Innovativ durch Forschung BSFZ Siegel RGB 2x

Typ NVI		Schneckendurchmesser bis ca. 35 mm
Typ NVII		Schneckendurchmesser ca. 30-80 mm
Typ NVIII		Schneckendurchmesser ab ca. 70 mm

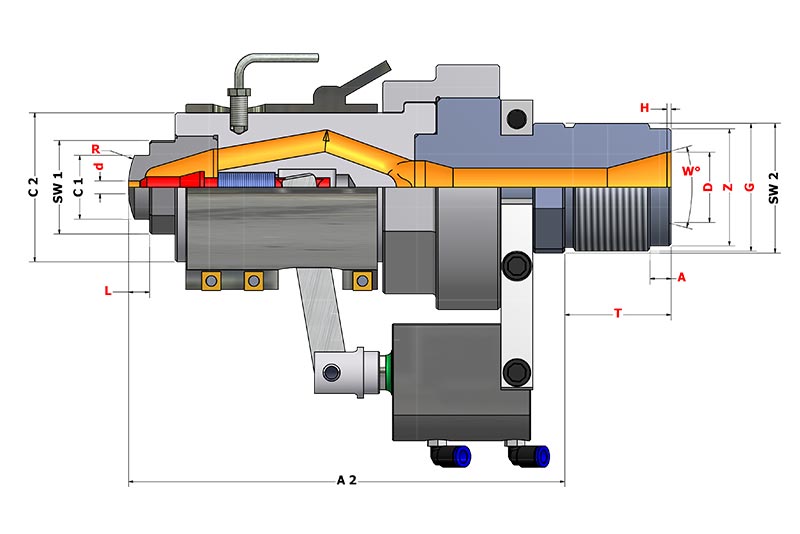

Daten und Standardmaße (mm)		NVI	NVII	NVIII
Schneckendurchmesser	mm	bis ca. 35	30-80	ab ca. 70
max. Einspritzdruck	bar	2.500	2.500	2.500
Längenmaß	A2	205	210	225
Kopfdurchmesser	C1	30	30	40
Körperdurchmesser	C2	60	70	80
Sechskant Kopf	SW1	32	41	46
Sechskant Körper	SW2	60	60	80
